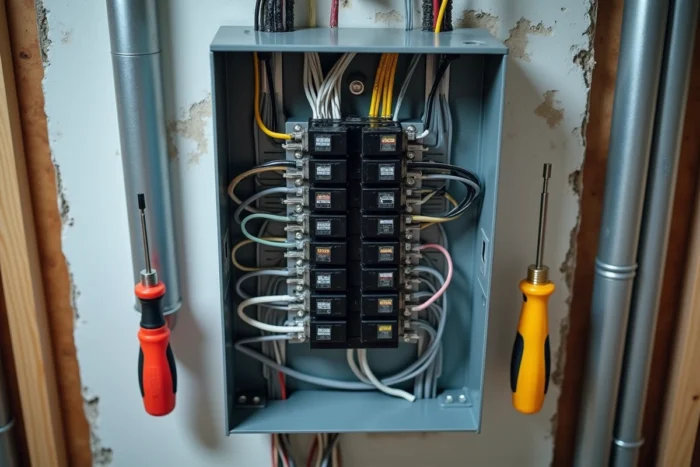

En installation électrique résidentielle, le fil noir et le fil blanc ne remplissent pas la même fonction. Le fil noir correspond au conducteur de phase, celui qui achemine le courant vers l’appareil. Le fil blanc désigne le neutre, chargé de ramener le courant vers le tableau électrique. Cette distinction, héritée du code couleur nord-américain, se retrouve sur de nombreux luminaires, interrupteurs et appareils importés. La confondre expose à un court-circuit ou à un défaut d’isolement.
Correspondance entre code couleur nord-américain et norme française
Le duo noir/blanc suit la convention nord-américaine, où le fil noir est la phase et le fil blanc le neutre. En France, la norme en vigueur attribue d’autres couleurs : marron (ou rouge, noir) pour la phase, bleu pour le neutre, vert/jaune pour la terre. Les deux systèmes coexistent dès qu’un appareil fabriqué outre-Atlantique est raccordé à une installation française.
A lire aussi : Comment réussir son projet immobilier : conseils pour acheter, vendre ou louer facilement
Voici la correspondance à retenir pour éviter toute erreur de raccordement :
| Fonction | Code nord-américain | Code français (CEI) |
|---|---|---|
| Phase (conducteur chaud) | Noir | Marron, rouge ou noir |
| Neutre | Blanc | Bleu |
| Terre (masse) | Vert | Vert/jaune |
Avant de raccorder un appareil livré avec un câble noir et blanc à votre installation, il suffit donc de relier le fil noir au fil de phase français et le fil blanc au fil bleu (neutre). Le fil de terre, s’il est présent, se connecte toujours au conducteur vert/jaune du circuit.
A lire aussi : Astuces et inspirations pour réussir vos travaux de rénovation et de décoration
Maîtriser le branchement électrique du fil noir et blanc sur une installation aux normes françaises évite la plupart des erreurs de câblage constatées lors du raccordement de luminaires ou de prises importés.
Fil blanc utilisé comme phase : le piège de la boucle de commutation
Le fil blanc n’est pas toujours neutre. Dans certains montages nord-américains appelés boucles de commutation (switch loops), le fil blanc est réaffecté en conducteur chaud pour alimenter un interrupteur. Cette pratique, courante dans les boîtiers de dérivation anciens, implique que le fil blanc transporte la phase au lieu du neutre.
Pour signaler cette réaffectation, le fil blanc doit être marqué (ruban adhésif noir, marqueur indélébile ou gaine thermorétractable de couleur). Si vous ouvrez un boîtier et trouvez un fil blanc relié à la borne de phase d’un interrupteur sans marquage visible, ne supposez jamais qu’il s’agit du neutre. Un test au multimètre en position tension alternative dissipe le doute en quelques secondes.
Ce cas de figure concerne surtout les habitations câblées selon les anciennes pratiques nord-américaines ou les installations bricolées sans respect du code couleur. En France, la norme interdit d’utiliser le fil bleu comme conducteur de phase, ce qui rend cette situation plus rare, mais pas inexistante sur du matériel importé déjà câblé.
Raccorder un luminaire avec fil noir et blanc au plafond
Le raccordement d’un luminaire équipé d’un câble noir et blanc à un circuit français suit une logique précise. Avant toute manipulation, coupez l’alimentation au disjoncteur général ou au disjoncteur dédié au circuit concerné.
- Repérez les fils sortant du plafond : le fil bleu est le neutre, le fil marron (ou rouge) est la phase, le fil vert/jaune est la terre.
- Connectez le fil noir du luminaire au fil de phase (marron ou rouge) à l’aide d’un connecteur adapté (borne automatique type Wago ou domino correctement serré).
- Connectez le fil blanc du luminaire au fil bleu (neutre) du circuit.
- Si le luminaire dispose d’un fil de terre (vert), raccordez-le au conducteur vert/jaune du plafond.
Après raccordement, vérifiez que chaque connexion est mécaniquement stable en tirant légèrement sur chaque fil. Un fil mal fixé dans un connecteur provoque un échauffement qui peut endommager l’isolant au fil du temps.
Choix du connecteur pour le raccordement
Le domino (sucre électrique) reste répandu, mais il exige un serrage précis : trop faible, le contact chauffe ; trop fort, le conducteur se cisaille. Les bornes automatiques à ressort acceptent les fils rigides et souples sans outil, avec un verrouillage visible qui confirme l’insertion. Pour un branchement fiable entre fils de sections différentes, les bornes à levier permettent de combiner des conducteurs de différentes tailles sans risque de faux contact.
Vérification après branchement : multimètre et disjoncteur
Rétablir le courant sans vérification préalable expose au déclenchement du disjoncteur différentiel, voire à un arc électrique dans le boîtier. Deux contrôles suffisent pour valider le branchement.
Le premier consiste à mesurer la tension entre la phase et le neutre au niveau du raccordement, appareil éteint, disjoncteur enclenché. Le multimètre en position tension alternative doit afficher une valeur cohérente avec la tension du réseau. L’absence de tension signale un fil mal inséré ou un circuit coupé en amont.
Le second contrôle porte sur la continuité de la terre. En positionnant le multimètre sur la fonction continuité, reliez la borne de terre du luminaire ou de la prise au fil vert/jaune du tableau. Un signal sonore confirme que le circuit de terre est continu jusqu’au tableau électrique.
Si le disjoncteur différentiel déclenche immédiatement à la remise sous tension, cela indique un défaut d’isolement ou une inversion phase/neutre. Coupez le courant, vérifiez chaque connexion et recommencez le test.
Le branchement d’un appareil équipé de fils noir et blanc sur une installation française ne pose pas de difficulté technique particulière, à condition de respecter la correspondance entre les deux codes couleur et de tester chaque raccordement au multimètre avant la remise sous tension. Le seul vrai piège reste le fil blanc réaffecté en phase dans une boucle de commutation, que seul un test sous tension permet de détecter avec certitude.
